Введение в теплоэнергетику Дальнего Востока
Схема IV – получение электроэнергии путем конвертации ее из тепловой посредством электрохимических реакций материалов.
В 1821 году Зеебек получил прямое преобразование тепловой энергии в электрическую в термоэлектрическом генераторе.
Адвокаты и юристы по удо - Адвокаты в Костроме по удо Адвокат Егорова О.Н..
А, В – разнородные проводники
ТГ – энергия тепла
Токр – температура окружающей среды
Эффект Зеебека более ста лет используется для измерения температур в термопарах.
~1880 году – Эдисон открыл явление термоэмиссии электронов; эффект назван в его честь. Суть термоэмисии состоит в том, что при нагревании одной из двух параллельных пластин из разного материала, между которыми имеется воздушная прослойка, происходит отдача электронов от нагретой пластины той, что имеет температуру окружающей среды. Эффект Эдисона применялся в полупроводниковых лампах до 1947 года – когда появились транзисторы.
Чуть позднее, в 1895 году, Герц выявляет фотоэффект у светочувствительных пластин разнородных материалов. При попадании солнца на поверхность этих материалов происходит процесс эмиссии электронов, который усиливается, если напротив пластины поместить принимающую сетку, которая притягивает электроны и является анодом данного энергетического элемента.
Схема V – прямое преобразование химической энергии в электрическую (без горения). Основой этой системы является электролитический материал. Взаимодействуя с анодом посредством химической реакции, последний сильно ионизируется, в результате чего на нем оседают электроны электролита, и возникает ЭДС. На данный момент такой способ получения энергии считается самым надежным, но одновременно и самым дорогим. Однако ведутся исследования на предмет создания специальных недорогих ионизирующих аппаратов, которые для специально подобранных материалов увеличивают силу и скорость отдачи электронов, а, следовательно, и мощность энергетической установки. Также изучается процесс восстановления проработанных материалов реакций в специальных вакуумных антиокислителях[*].
Таким образом, широкое распространение в XX веке получили лишь схемы (I) для стационарных ТЭС и (II) для транспортабельных ТЭУ.
 |

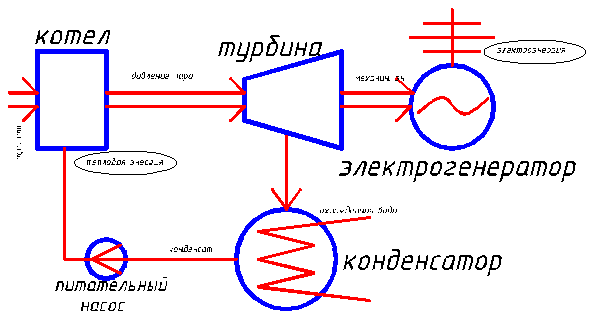

В начале этой схемы располагается одно из ключевых устройств ТЭС – паровой котел. В него поступает топливо в виде угля, мазута, газа и т.д., где оно и сжигается огромным факелом. Факел нагревает трубы котла, по которым циркулирует нагретая вода, за счет чего вода превращается в пар для дальнейшего хода по узлам электростанции. Основные характеристики котлов: паропроизводительность (кг/час), КПД (%), мощность (кВт), максимальное давление (бар, атм.), поверхность нагрева (м2), температура перегрева (К). На Владивостокских ТЭЦ кроме котлов, обслуживающих турбины, имеются котлы для подготовки сетевой воды, поступающей непосредственно в системы отопления города. Питаются котлы частично от отработанной воды (конденсата) и частично от питательной воды, поступающей из цеха химической очистки. Ввиду того, что в котле постоянно поддерживаются высокие давление и температура, происходит подгорание и деформация кипятильных труб, оседание накипи и золы. Поэтому на станциях устанавливают несколько котлов для обеспечения бесперебойной подачи электроэнергии, если один из котлов выйдет из строя. Именно с котлов начинают осмотр, когда на станции происходят неполадки технического характера, например, выход из строя ступеней турбин, каминных укреплений или ржавление металлических деталей.
